LJX6-7000 Обрабатывающий центр для резки и фрезерования шести сторон
Силовой кабель оборудования должен быть изготовлен из медного провода с площадью поперечного сечения **не менее 10 мм²**.
При использовании устройства защиты от утечки тока его номинальный остаточный рабочий ток должен составлять ≥500 мА.
2. Требования к источнику воздуха: винтовой воздушный компрессор мощностью не менее 11 кВт, рефрижераторный осушитель воздуха и воздушный ресивер объемом 1 м³.
3. Требования к месту установки: 20 м × 5 м
Особенности оборудования
- Станок обладает высокоинтегрированными возможностями обработки и предназначен для обработки профилей рам, створок и импостов. Все операции выполняются за одну установку: от резки профиля и обработки технологических отверстий до торцевого фрезерования и прорезки пазов в импостах. Типы обрабатываемых отверстий: штифтовые отверстия, отверстия для впрыска клея, отверстия под ручки, очистка углов выемок под приводные тяги, стандартные дренажные отверстия, скрытые дренажные отверстия и монтажные отверстия.

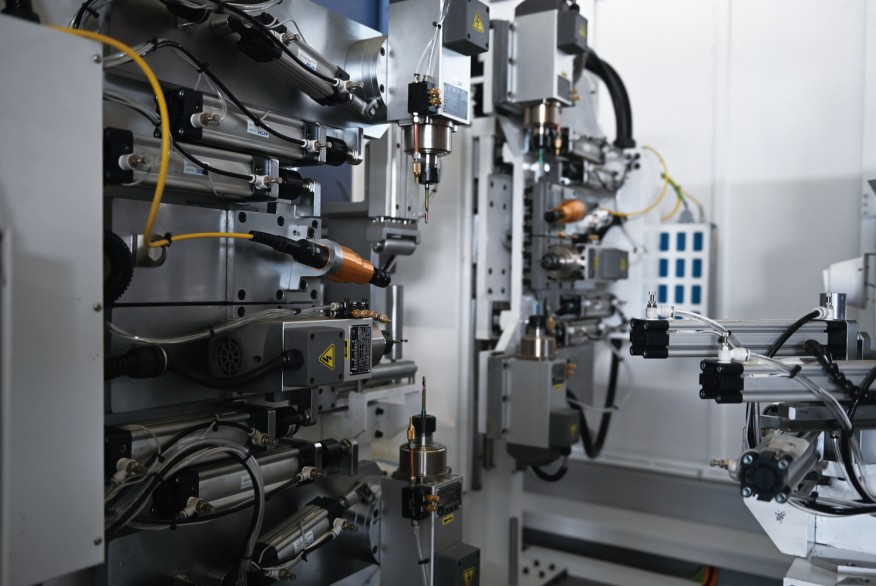

Сверлильно-фрезерный узел имеет 8-шпиндельную конструкцию: по 2 шпинделя на каждой обрабатываемой поверхности. В соответствии с технологическими требованиями могут устанавливаться различные режущие инструменты; во время обработки поддерживается автоматическая смена инструмента.
- Станок может быть дополнительно оснащен интегрированным основанием. Загрузочный стол, рама подачи, сверлильно-фрезерный узел и отрезной узел образуют цельносварное основание, подвергнутое вибрационному старению, что значительно повышает стабильность оборудования.
- Для обработки штифтовых отверстий или отверстий под винты используется независимый шпиндель. Инновационный способ позиционирования позволяет эффективно контролировать погрешности обработки.
- Сверлильно-фрезерный узел оснащен одним шпинделем с возможностью вращения на 45° с каждой стороны — верхней и нижней — для обработки скрытых дренажных отверстий.
- Станок может быть дополнительно оснащен автоматической системой маркировки. Система оснащена промышленным принтером Honeywell и разработанным компанией механизмом маркировки с контролем давления вакуумного присасывания, что обеспечивает стабильную и долговечную работу.
Торцевой фрезерный узел оснащен двумя торцевыми фрезерными шпинделями, один из которых может вращаться на ±90° и подходит для обработки усиленных импостов.
Сверлильно-фрезерный узел может быть дополнительно оснащен функцией двусторонней лазерной резки отверстий в соответствии с требованиями.
II. Специальные функции
- Точное позиционирование Для обработки штифтовых отверстий или отверстий под винты используется независимый шпиндель. Инновационный способ позиционирования позволяет эффективно контролировать погрешности обработки.
- Обработка наклонных поверхностей Сверлильно-фрезерный узел оснащен одним вращающимся на 45° шпинделем с каждой стороны — верхней и нижней — для обработки скрытых дренажных отверстий.
- Обработка усиленных импостов Торцевой фрезерный узел оснащен двумя торцевыми фрезерными шпинделями, один из которых может вращаться на ±90° и подходит для обработки усиленных импостов.
Технические параметры
- Электропитание: 3-фазная 5-проводная система, 380 В ±5%, 50 Гц
- Номинальная мощность: 35 кВт
- Давление источника воздуха: 0,5–0,8 МПа
- Расход воздуха: прибл. 300 л/мин
- Максимальная длина обрабатываемого профиля: 6500 мм
- Минимальная длина резки: 350 мм
- Максимальная ширина и высота обрабатываемого профиля: 130×130 мм
- Габаритные размеры основного станка: 16800×3100×2700 мм (Д × Ш × В)
- Площадь, необходимая для установки всей машины: 60 ㎡ (20 м×3 м)
- Масса: прибл. 7 тонн
Основные комплектующие
- Система управления: Syntec
- Сервосистема: Syntec
- Электрические компоненты низкого напряжения: Schneider
- Пневматические компоненты: Airtac / Baidi
- Шпиндельный двигатель: Redvoss / Shenyi
